機車介紹:

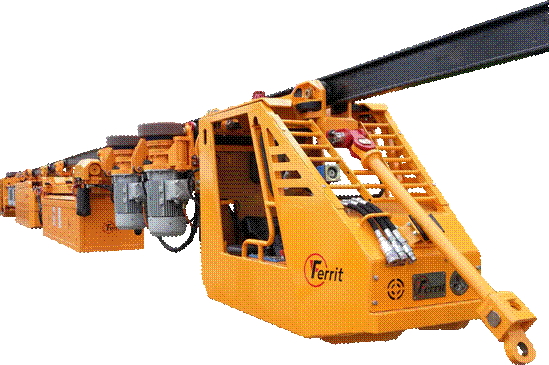

DLZA90F型礦用蓄電池單軌吊機車是一種可以在水平橫斷面為I 155 最大坡度為± 30°的懸掛軌道上運行的牽引裝置。

根據CSN EN 1127-2+A1規定，機車可以在有甲烷和煤粉爆炸的環境下使用。根據CBU修訂的22/1989號指令，機車可以在最高SNM 2等級的地方使用。根據政府NV 23/2003號規定 (歐洲議會和歐盟委員會94/9/EC號指令) 該設備屬于I組M2類。機車符合NV 176/2008的要求 ( 歐洲議會和歐盟委員會2006/42/EC號指令). 當危險甲烷濃度超過1,5 %時  (根據國家規定濃度可能會有變化)機車停止運行、發動機關閉。

該機車包含有幾個主要部分。兩個駕駛室，電源（蓄電池）通過液壓運送裝置TZH4/8F-ZA懸掛在軌道上，輔助部分懸掛在承載輪上，四個或六個另加的驅動裝置通過連桿互相連接。機車具有模塊化設計，其布局可以根據實際需求改變，比如在機車駕駛室之間連接不同類型的起吊設備等。

驅動裝置包括一個驅動框架。防爆三相電動機安裝在驅動裝置的機翼上。電動機通過柔性聯軸器與驅動輪的齒輪箱相耦合。每個驅動裝置都包含一個用于驅動輪壓的線性液壓發動機和用于制動排放的線性液壓發動機。

機車的電源部分包括一個蓄電池箱。176塊電池組裝成一個蓄電池。電池同時配備有一個中央AQUAMATIC水供應系統和溫度傳感器。“多合一”連接器是電池的一部分。

機車的輔助部分包括一個終端箱，一個中央控制單元，變頻器冷卻柜， 機車輔助液壓回路和液壓油箱。四個變頻器用于控制四驅動裝置的驅動，六個變頻器用于控制六驅動裝置的驅動。第五個或第七個轉換器用于控制輔助液壓回路和變頻器的冷卻回路。輔助液壓回路用來控制機車的制動，驅動輪壓回路，輔助功能，機車緊急制動釋放和處理蓄電池箱。

機車的電氣設備可以提供監測和診斷機車的參數，比如溫度，液位，壓力和機車的速度等。駕駛員通過機車駕駛室里的顯示器可以監測到上述提到的參數以及機車的報錯問題。電設備監測到的所有信息都會儲存在記憶卡里，達到診斷機車運行模式的目的。通過REM-CON遙控器可以控制機車。收集的運行數據也可以遠程傳輸。

技術參數:

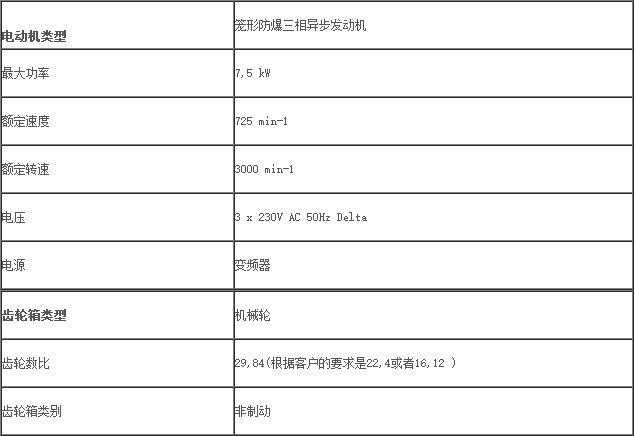

1.機車的驅動裝置

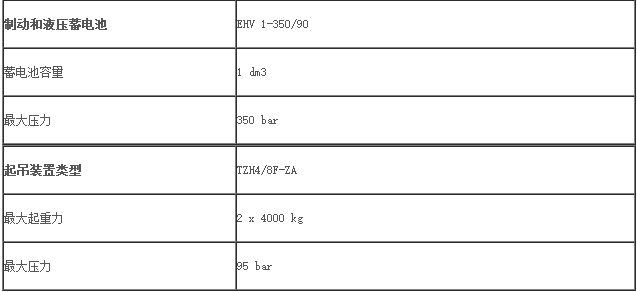

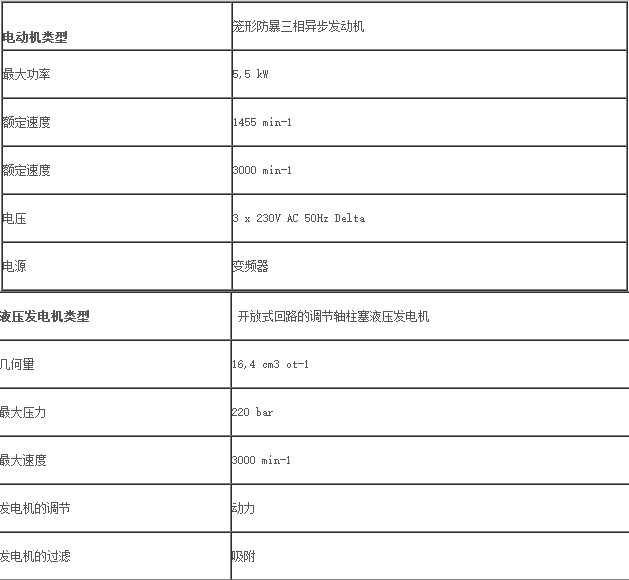

2. 液壓操作回路

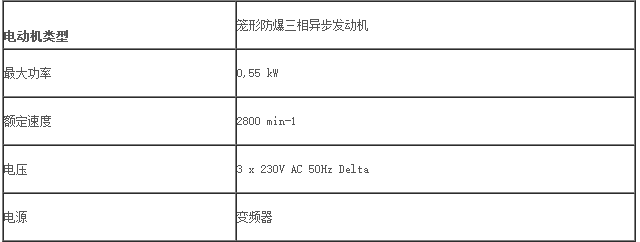

3. 變頻器冷卻回路

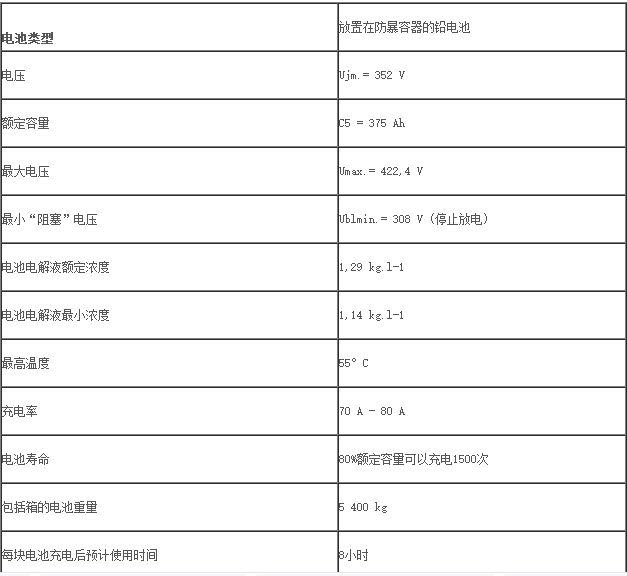

4. 電池
