DLZ110F型柴油動力單軌吊機車系統

Ferrit單軌吊在輔助運輸系統的使用過程具有體積小，機動靈活，運送效率高，運送距離長，通過巷道斷面小，對巷道條件要求低，轉彎半徑小，懸吊軌道安裝拆卸容易，軌道可再次利用并且安全可靠等優點。諸多的優點使它正逐步成為傾斜和極傾斜煤層地質條件煤礦的首選輔助運輸系統。

DLZ110F型柴油動力單軌吊機車行使在I155的軌道上，可以穩定運輸在坡度為25°以下的巷道里。整個單軌吊機車系統由單軌吊懸掛軌道、單軌吊牽引機車、運送貨物起吊梁、.運送人員車、安全保障制動車五大元素組成。機車主體由兩個駕駛室和發動機以及驅動單元等主要部分組成。發動機為四沖程水冷柴油渦輪增壓發動機。驅動單元分為3組驅動，4組驅動，5組驅動，6組驅動和7組驅動，應用于不同的牽引力需求的情況。該機車的主要工作原理就是由液壓蓄能瓶?jī)?nèi)儲存的液壓油推動液壓?jiǎn)?dòng)器，啟動柴油機，通過防爆柴油機帶動液壓油泵，再通過液壓泵推動液壓馬達轉動，帶動機車行走 。機車所有電控均達到國家防爆安全的有關規定，以及機車的發動機亦采取了防爆設施。機車尾氣經專門的尾氣水冷卻箱排出尾氣溫度低于70攝氏度。機車的工作狀態、速度、運行時間、柴油機液壓和溫度值全部由電腦調節并把運行數據顯示在駕駛艙的顯示屏上。機車安裝有各種安全保護系統，當某個數據超出設定標準時，發動機會自動熄火機車自動停止。單軌吊機車還安裝有超速保護器，當機車行駛速度超過額定速度時，電腦立即會啟動緊急制動系統機車自動制動停車。

DLZ110F型柴油動力單軌吊機車滿足煤礦安全標準的要求，可在高瓦斯及高煤粉的煤礦中使用，防爆等級可以達到SNM（瓦斯含量）2級。按照捷克政府相關條例，該系統被列入I組M2類，軌道和機車完全符合歐盟煤礦局NV24/2003要求（歐盟技術安全委員會，98/37)

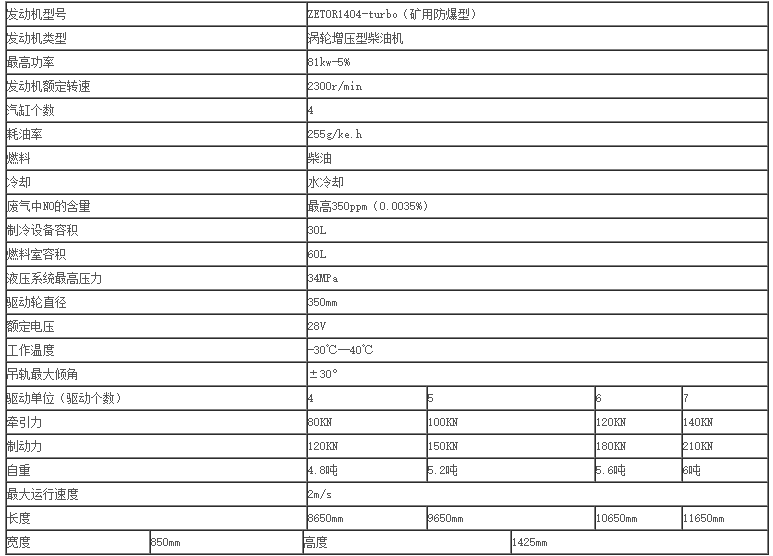

技術參數

結構尺寸圖
