分級機主要由高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

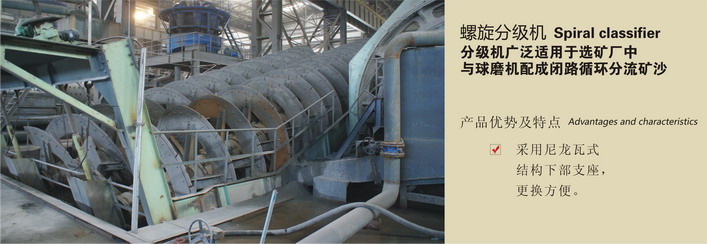

螺旋分級機適用范圍

分級機廣泛適用于選礦廠中與球磨機配成閉路循環分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，

及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可

靠、操作方便等特點。分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，

細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能

把磨機內磨出的料粉分級，然后把粗料利用螺旋片旋入磨機進料口，把分級出的細料從溢流面排出。該機底

座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的下部支座采用軸瓦式結構，耐磨耐用，提升裝置分電動和

手動兩種。

螺旋分級機工作原理

螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在

水中被溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出

的料粉分級，然后把粗料利用螺旋片旋片旋入磨機進料口，把分級出的細料從溢流面排出。

螺旋分級機的結構:

主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

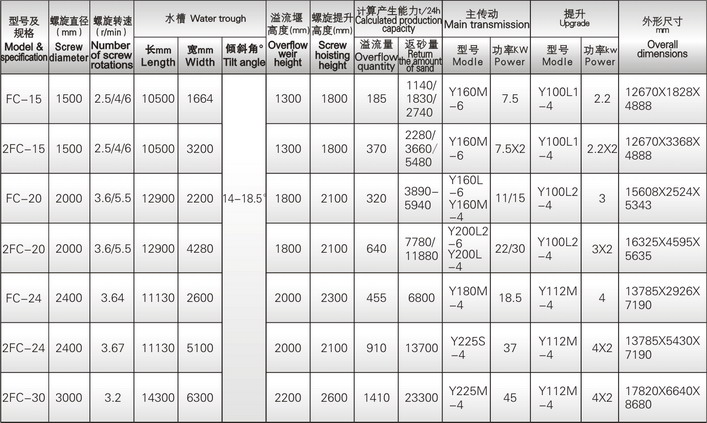

FC型沉沒式螺旋分級機系列性能參數表

注：以上參數表僅供參考，實際生產能力均以物料類型和生產條件而定。

PG型高堰式螺旋分級機系列性能參數表

注：以上參數表僅供參考，實際生產能力均以物料類型和生產條件而定。
