壓力表簡介

壓力表（英文名稱：pressure gauge）是指以彈性元件為敏感元件，測量并指示高于環境壓力的儀表，應用極為普遍，它幾乎遍及所有的工業流程和科研領域。在熱力管網、油氣傳輸、供水 供氣系統、車輛維修保養廠店等領域隨處可見。尤其在工業過程控制與技術測量過程中，由于機械式壓力表的彈性敏感元件具有很高的機械強度以及生產方便等特 性，使得機械式壓力表得到越來越廣泛的應用。

壓力表工作原理

壓力表通過表內的敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。

壓力表主要構造

溢流孔：若發生波登管爆裂的緊急情況的時候，內部壓力將通過溢流孔向外界釋放，防止玻璃面板的爆裂。

注：為了保持溢流孔的正常性能，需在表后面留出至少10mm的空間，不能改造或塞住溢流孔。

指針：除標準指針外，其他指針也是可選的。

玻璃面板：除標準玻璃外，其他特殊材質玻璃，如強化玻璃，無反射玻璃也是可選的。

性能分類：普通型（標準）、蒸汽用普通型（M）、耐熱型（H）、耐振型（V）、蒸汽用耐振型（MV）耐熱耐振型（HV）。

處理方式：禁油/禁水處理 在制造時除去殘留在接液部的水或油。

外裝指定：殼體顏色除標準色以外，需特別注明。

節流閥（可選）：為了減小脈動壓力，節流閥安裝在壓力入口處。

壓力表常見類型

波登管壓力表、膜盒壓力表、防爆壓力表（按性能分： 電接點防爆壓力表、指針式防爆壓力表，數字顯示防爆壓力表）、防爆電接點壓力表、防爆數字（指針）顯示壓力表、真空壓力表（耐震真空壓力表 、電接點真空壓力表 、不銹鋼壓力真空表 、耐酸壓力真空表等）等。

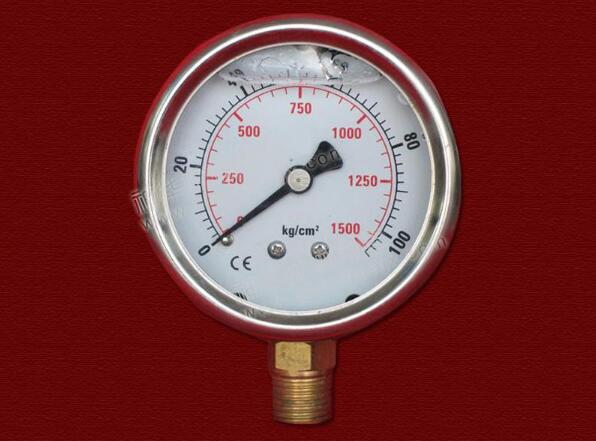

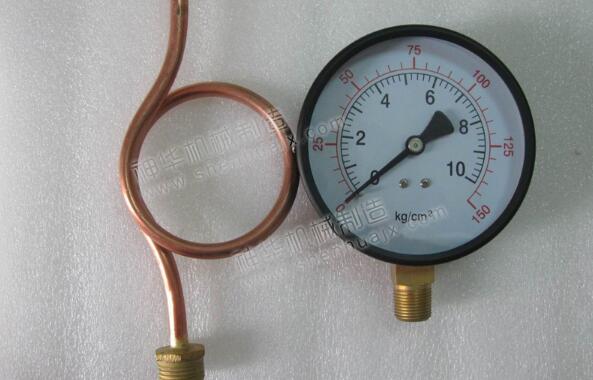

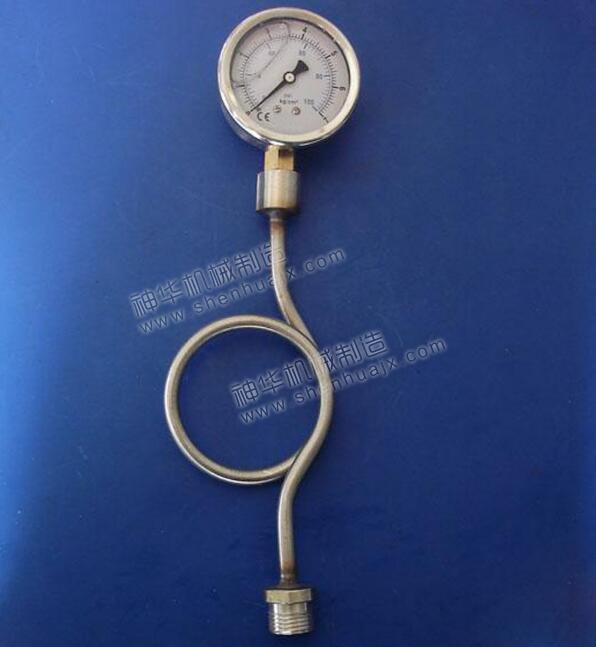

壓力表實物圖
